PCLe接口傳輸速率發展給FFC排線的啟迪
- 作者: 阿勇
- 來源: 鑫美特FFC/FPC
- 日期 : 2023-07-20
PCle接口是一種高速串行擴展的總線接口，用于連接計算機的各種硬件組件和擴展卡，具有特殊用途與優點。
（1）擴展槽連接：PCLe接口主要用于連接各種擴展卡，比如圖形卡（顯卡）、聲卡、網卡、硬盤控制器卡等，提供了高帶寬及高速傳輸能力，使得這些擴展卡與計算機系統快速通信和數據傳輸。
（2）高速傳輸：PCLe接口采用串行數據傳輸，可以提供比傳統的PCL接口跟高的數據吞吐量，使得連接的硬件組件可以更快的傳輸數據。
（3）并行數據通道：PCLe接口支持多個獨立的通道，每個通道都具有獨立的數據傳輸帶寬。也就是說多個設備可以同時進行數據傳輸，而不會相互干擾。
（4）熱插拔功能：支持熱插拔功能，允許用戶在計算機運行時插拔PCLe設備，而無需重新啟動計算機。這就更方便更換或升級硬件組件。
（5）多功能適應性：PCLe接口支持不同的插槽大小和配置，以適應不同類型和尺寸的擴展卡。它提供了x1、x4、x8、x16等不同的通道寬度選項，以滿足不同設備的需求。
知曉了PCLe接口的特殊用途及優點，PCLe是串行總線，接下來我們重點談?wù)勊鼈鬏斔俾嗜绾卧诮┠旮咚賯鬏敯l(fā)展的以及帶寬的擴展進程是如何發展的：
PCLe1.0線纜
PCLe1.0傳輸速率為2.5Gb/s，物理層使用8/10編碼，即8比特的數據，實際在物理線路上是需要傳輸10比特的。由此可知：PCLe1.0*1的帶寬=（2.5Gb/s）/10bit=250MB/s。這是單條Lane的帶寬，有幾條Lane，那么整個帶寬就是250MB乘以Lane的數目。
PCLe2.0線纜
PCLe2.0線纜比特傳輸速率在PCLe1.0的基礎上翻了一倍，為5Gb/s，物理層同樣使用8/10編碼，因此：PCLe2.0*1的帶寬=（5Gb/s）/10bit=500MB/s，同樣，有多少條Lane，帶寬就是500MB/s乘以Lane的數目。
PCLe3.0*線纜
PCLe3.0*線纜上比特傳輸速率沒有在PCLe2.0的基礎上翻倍，不是10Gb/s，而是5Gb/s，但是物理層使用的是128/130編碼進行數據傳輸，所以：
PCLe3.0*1的帶寬=（8Gb/s）/8bit=1GB/s，同樣，有多少條Lane，帶寬就是1GB/s乘以Lane的數目。由于采用了128/130編碼，128比特的數據，只是額外增加2bit的開銷，有效數據傳輸比率增大，雖然線上比特傳輸沒有翻倍，但有效數據帶寬還是在PCLe2.0的基礎上做到翻倍。這里強調一下，上面算出的數據帶寬已經考慮到8/10或者128/130編碼，我們在算帶寬的時候，沒有必要在考慮線上編碼的問題。
與SATA單通道不同， PCLe連接可以通過增加通道數擴展帶寬，彈性十足。通道數越多，速度越快。但是，通道數越多，成本就越高，占用更多空間，更耗電。因此，使用多少通道，應該在性能和其他因素之間進行一個綜合考慮。

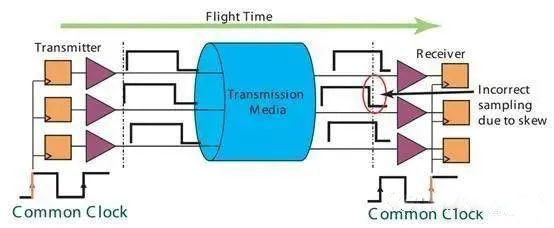

其實，PCLe就是從 PCL發展過來的， PCLe的“e”是express的簡稱，就是快的意思。PCLe為什么比PCL快呢，因?yàn)樵赑CLe在物理傳輸上，跟PCL有著截然的區別。PCL使用是并口傳輸數據，PCLe使用是串口傳輸。PCL并行總線，單個時鐘周期可以傳輸32bit或者64bit，怎么就比單個時鐘周期傳輸1個bit數據的串行總線反而慢呢？原理是這樣的，在實際時鐘頻率比較低的情況下，并口因?yàn)榭梢酝瑫r(shí)傳輸若干比特，速率確實比串口快。但是隨著技術的發展，數據傳輸速率要求越來越快，要求時鐘頻率也越來越快，可是，并行總線的時鐘頻率不是你想快就能快的額，以圖示說明。
在發送端，數據在某個時鐘沿傳出去（左邊始終第一個上升沿），在接收端，數據在下個時鐘沿（右邊第二個上升沿）接受。因此，想要接收端能正確采集到數據，要求時鐘的周期必須大于數據的傳輸時間（從發送端要接受端）。受限于數據傳輸時間（該時間隨著傳輸線長度的增加而增加），因此時鐘頻率不能做的太高。此外，時鐘信號在線上傳輸?shù)臅r(shí)候，也會存在相位位移（clock skew），影響接收端的數據采集。
而在PCLe中采用的是串行總線進行數據傳輸，不存在上述這些問題。串行傳輸沒有外部時鐘信號，它的時鐘信息通過8/10編碼或128/130編碼嵌入數據流，接受端可以從數據流里面恢復時鐘信息，因此，它不受數據在線上的傳輸時間的限制，導線的長度及傳輸頻率都影響不到傳輸速度，因?yàn)闆]有外部的時鐘信號，自然就沒有所謂的clock skew問題存在。
隨著PCLe接口傳輸高速發展，我們FFC排線生產廠家在進行ffc/fpc線纜生產時，要跟隨趨勢，提高ffc排線過高頻信號的能力，做到低衰減，低損耗傳輸能力。可以這么說，每一種接口傳輸?shù)牡拢瑢Π╢fc排線廠家在內的所有線纜廠家都提出了更高的考驗，我們必須考慮能否才有更優質的材料，更好的工藝來適應傳輸速率高速發展的傳輸趨勢。
（1）擴展槽連接：PCLe接口主要用于連接各種擴展卡，比如圖形卡（顯卡）、聲卡、網卡、硬盤控制器卡等，提供了高帶寬及高速傳輸能力，使得這些擴展卡與計算機系統快速通信和數據傳輸。
（2）高速傳輸：PCLe接口采用串行數據傳輸，可以提供比傳統的PCL接口跟高的數據吞吐量，使得連接的硬件組件可以更快的傳輸數據。
（3）并行數據通道：PCLe接口支持多個獨立的通道，每個通道都具有獨立的數據傳輸帶寬。也就是說多個設備可以同時進行數據傳輸，而不會相互干擾。
（4）熱插拔功能：支持熱插拔功能，允許用戶在計算機運行時插拔PCLe設備，而無需重新啟動計算機。這就更方便更換或升級硬件組件。
（5）多功能適應性：PCLe接口支持不同的插槽大小和配置，以適應不同類型和尺寸的擴展卡。它提供了x1、x4、x8、x16等不同的通道寬度選項，以滿足不同設備的需求。
知曉了PCLe接口的特殊用途及優點，PCLe是串行總線，接下來我們重點談?wù)勊鼈鬏斔俾嗜绾卧诮┠旮咚賯鬏敯l(fā)展的以及帶寬的擴展進程是如何發展的：
PCLe1.0線纜
PCLe1.0傳輸速率為2.5Gb/s，物理層使用8/10編碼，即8比特的數據，實際在物理線路上是需要傳輸10比特的。由此可知：PCLe1.0*1的帶寬=（2.5Gb/s）/10bit=250MB/s。這是單條Lane的帶寬，有幾條Lane，那么整個帶寬就是250MB乘以Lane的數目。
PCLe2.0線纜
PCLe2.0線纜比特傳輸速率在PCLe1.0的基礎上翻了一倍，為5Gb/s，物理層同樣使用8/10編碼，因此：PCLe2.0*1的帶寬=（5Gb/s）/10bit=500MB/s，同樣，有多少條Lane，帶寬就是500MB/s乘以Lane的數目。
PCLe3.0*線纜
PCLe3.0*線纜上比特傳輸速率沒有在PCLe2.0的基礎上翻倍，不是10Gb/s，而是5Gb/s，但是物理層使用的是128/130編碼進行數據傳輸，所以：
PCLe3.0*1的帶寬=（8Gb/s）/8bit=1GB/s，同樣，有多少條Lane，帶寬就是1GB/s乘以Lane的數目。由于采用了128/130編碼，128比特的數據，只是額外增加2bit的開銷，有效數據傳輸比率增大，雖然線上比特傳輸沒有翻倍，但有效數據帶寬還是在PCLe2.0的基礎上做到翻倍。這里強調一下，上面算出的數據帶寬已經考慮到8/10或者128/130編碼，我們在算帶寬的時候，沒有必要在考慮線上編碼的問題。
與SATA單通道不同， PCLe連接可以通過增加通道數擴展帶寬，彈性十足。通道數越多，速度越快。但是，通道數越多，成本就越高，占用更多空間，更耗電。因此，使用多少通道，應該在性能和其他因素之間進行一個綜合考慮。
其實，PCLe就是從 PCL發展過來的， PCLe的“e”是express的簡稱，就是快的意思。PCLe為什么比PCL快呢，因?yàn)樵赑CLe在物理傳輸上，跟PCL有著截然的區別。PCL使用是并口傳輸數據，PCLe使用是串口傳輸。PCL并行總線，單個時鐘周期可以傳輸32bit或者64bit，怎么就比單個時鐘周期傳輸1個bit數據的串行總線反而慢呢？原理是這樣的，在實際時鐘頻率比較低的情況下，并口因?yàn)榭梢酝瑫r(shí)傳輸若干比特，速率確實比串口快。但是隨著技術的發展，數據傳輸速率要求越來越快，要求時鐘頻率也越來越快，可是，并行總線的時鐘頻率不是你想快就能快的額，以圖示說明。
在發送端，數據在某個時鐘沿傳出去（左邊始終第一個上升沿），在接收端，數據在下個時鐘沿（右邊第二個上升沿）接受。因此，想要接收端能正確采集到數據，要求時鐘的周期必須大于數據的傳輸時間（從發送端要接受端）。受限于數據傳輸時間（該時間隨著傳輸線長度的增加而增加），因此時鐘頻率不能做的太高。此外，時鐘信號在線上傳輸?shù)臅r(shí)候，也會存在相位位移（clock skew），影響接收端的數據采集。
而在PCLe中采用的是串行總線進行數據傳輸，不存在上述這些問題。串行傳輸沒有外部時鐘信號，它的時鐘信息通過8/10編碼或128/130編碼嵌入數據流，接受端可以從數據流里面恢復時鐘信息，因此，它不受數據在線上的傳輸時間的限制，導線的長度及傳輸頻率都影響不到傳輸速度，因?yàn)闆]有外部的時鐘信號，自然就沒有所謂的clock skew問題存在。
隨著PCLe接口傳輸高速發展，我們FFC排線生產廠家在進行ffc/fpc線纜生產時，要跟隨趨勢，提高ffc排線過高頻信號的能力，做到低衰減，低損耗傳輸能力。可以這么說，每一種接口傳輸?shù)牡拢瑢Π╢fc排線廠家在內的所有線纜廠家都提出了更高的考驗，我們必須考慮能否才有更優質的材料，更好的工藝來適應傳輸速率高速發展的傳輸趨勢。
